ZD421/ZD621 安装无线连接模块

如何在Zebra ZD421/ZD621 打印机上安装无线连接模块？

适用于

ZD421、ZD621、无线升级套件

安装准备

1、卸载打印机介质。

2、关闭打印机。

3、断开打印机的所有电源或接口电缆

注意：此过程不需要任何工具。

程序：

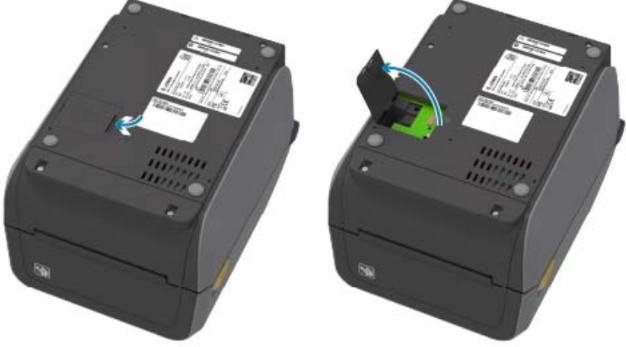

1、翻转打印机以访问无线连接门。

2、用指尖推动顶部的闩锁以打开模块检修门。打印机底座有一个凹进区域供您的指尖使用。闩锁被释放。

3、提起并向上摆动门以将其移除。

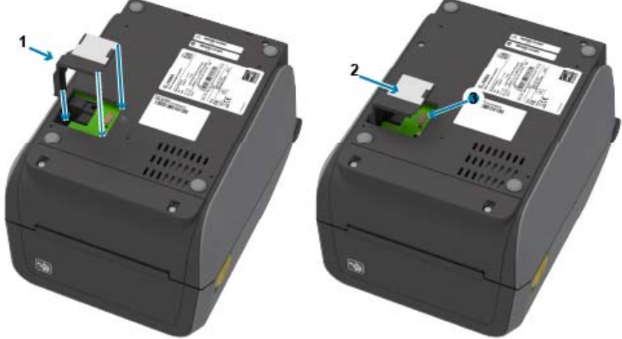

4、将天线臂 (1) 对准井中。

5、降低模块 (2) 并将其与打印机的 Wi-Fi 连接器 (3) 对齐。

6、轻轻但用力推动模块 (2) 直至完全就位

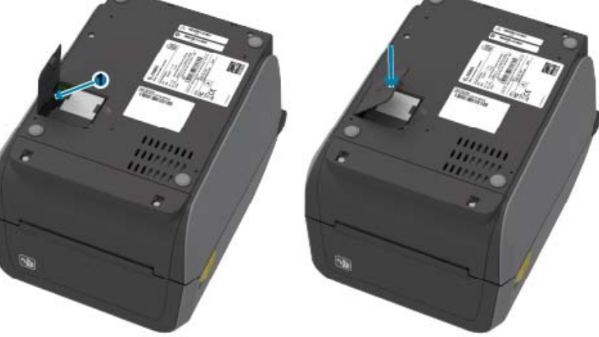

7、将无线连接门 (1) 的最短边与开口的最短边对齐。

8、在门式打印机中间的拉环 (1) 上转动门，然后将门关闭。

9、推门以锁定闩锁。

注意：如果模块没有完全就位，无线连接门将无法正确关闭。这是验证完全插入的绝佳测试。
